ส่วนประกอบของมอเตอร์ ไฟฟ้า3 เฟส

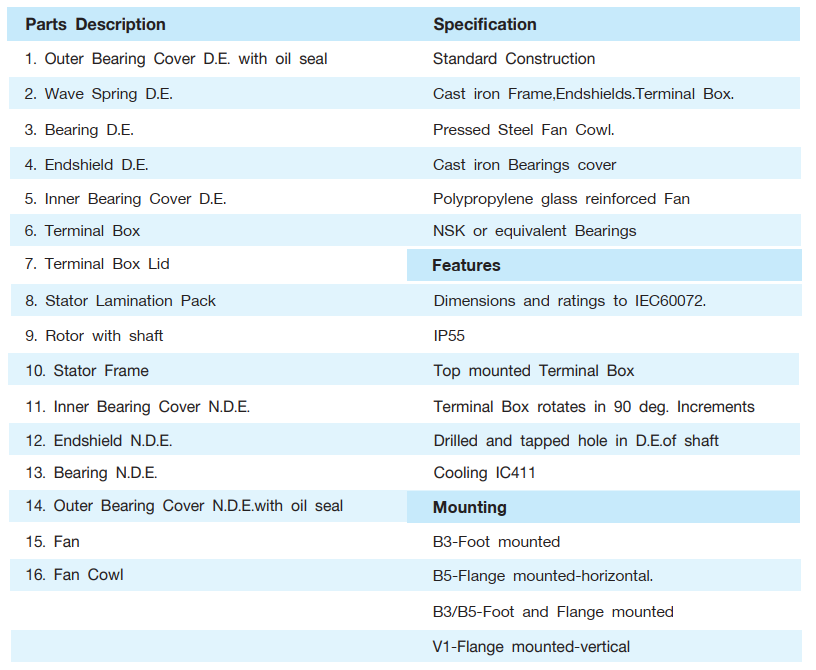

ชุดประกอบชิ้นส่วนมอเตอร์เหนี่ยวนำ

ส่วนประกอบสำคัญ:

1. สเตเตอร์:

   • แกนสเตเตอร์: แผ่นเหล็กเคลือบซ้อนกันเป็นโครงสร้างทรงกระบอก มีช่องบนผิวด้านในสำหรับใส่ขดลวดสเตเตอร์
   • ขดลวดสเตเตอร์: ขดลวดทองแดงใส่ในช่องสเตเตอร์ เชื่อมต่อแบบสามเฟสเพื่อสร้างสนามแม่เหล็กหมุนเมื่อมีการจ่ายพลังงาน

2. โรเตอร์:

   • แกนโรเตอร์: แผ่นเหล็กเคลือบซ้อนกันเป็นโครงสร้างทรงกระบอก มีช่องหรือแท่งบนผิวด้านนอก
   • แท่ง/ขดลวดโรเตอร์:
     • โรเตอร์แบบกรงกระรอก: แท่งอะลูมิเนียมหรือทองแดงฝังในช่องโรเตอร์ ลัดวงจรที่ปลายทั้งสองด้วยวงแหวนปลาย เป็นโครงสร้างคล้าย "กรงกระรอก"
     • โรเตอร์แบบขดลวดพัน: ขดลวดทองแดงหุ้มฉนวนพันในช่องโรเตอร์ เชื่อมต่อกับตัวต้านทานภายนอกผ่านวงแหวนสลิปริงและแปรงถ่านเพื่อควบคุมความเร็วและแรงบิด

3. แผ่นปิดท้าย/ตัวเรือนตลับลูกปืน:

   • โครงสร้างเหล็กหล่อหรืออะลูมิเนียมที่ปิดมอเตอร์ทั้งสองด้าน
   • รองรับตลับลูกปืนเพื่อรองรับเพลาโรเตอร์
   • อาจมีส่วนสำหรับติดตั้งมอเตอร์ พัดลมระบายความร้อน และกล่องรวมสายไฟ

4. เพลาโรเตอร์:

   • เพลาเหล็กผ่านกลางโรเตอร์ รองรับด้วยตลับลูกปืน
   • ส่งกำลังกลจากมอเตอร์ไปยังโหลด

5. ตลับลูกปืน:

   • ตลับลูกปืนแบบบอลหรือโรลเลอร์ติดตั้งในแผ่นปิดท้ายเพื่อรองรับเพลาโรเตอร์และช่วยให้หมุนได้ราบรื่น

6. พัดลมระบายความร้อน:

   • ติดตั้งบนเพลาโรเตอร์หรือขับเคลื่อนแยกต่างหาก เพื่อหมุนเวียนอากาศและระบายความร้อนของมอเตอร์

7. กล่องรวมสายไฟ:

   • กล่องหุ้มจุดเชื่อมต่อไฟฟ้าสำหรับขดลวดสเตเตอร์

8. ส่วนประกอบอื่นๆ:

   • โครง: ส่วนประกอบโครงสร้างหลักของมอเตอร์ มักทำจากเหล็กหล่อหรืออะลูมิเนียม หุ้มสเตเตอร์และแผ่นปิดท้าย
   • แผ่นป้ายข้อมูล: แผ่นโลหะติดกับมอเตอร์ ให้ข้อมูลสำคัญเช่น กำลังไฟฟ้า แรงดันไฟฟ้า กระแสไฟฟ้า ความเร็ว ฯลฯ
   • ฐาน: ส่วนที่ยื่นออกมาจากโครงสำหรับติดตั้งมอเตอร์

การประกอบ:

1. การประกอบสเตเตอร์: แกนสเตเตอร์ประกอบโดยการซ้อนแผ่นเหล็กเคลือบ ขดลวดสเตเตอร์ใส่ในช่องและเชื่อมต่อแบบสามเฟส
2. การประกอบโรเตอร์: แกนโรเตอร์ประกอบคล้ายกับแกนสเตเตอร์ แท่งหรือขดลวดโรเตอร์ใส่/พันในช่องและเชื่อมต่อตามที่ต้องการ
3. เพลาและตลับลูกปืน: เพลาโรเตอร์ใส่ผ่านกลางโรเตอร์และรองรับด้วยตลับลูกปืนที่ติดตั้งในแผ่นปิดท้าย
4. แผ่นปิดท้ายและโครง: แผ่นปิดท้ายติดกับโครง หุ้มสเตเตอร์และโรเตอร์
5. ส่วนประกอบอื่นๆ: พัดลมระบายความร้อน กล่องรวมสายไฟ แผ่นป้ายข้อมูล และอุปกรณ์เสริมอื่นๆ ติดตั้งตามที่ต้องการ
